房间取暖器产品标准IEC 60335-2-30更新

2016年11月，基于IEC 60335-2-30第5版的新版标准正式对外发布，即IEC 60335-2-30:2009 Ed5的Amendment 1。

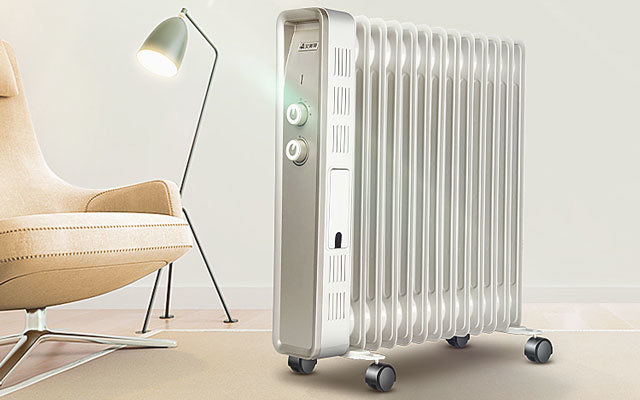

一、标准适用产品： 房间取暖器、 车载取暖器

二、标准主要变更内容：

1. 开关的打开位置（on position）在正常使用条件下对用户必须是明显可见的。
2. 对于便携式取暖器，修改了说明书的警句要求：

• 增加了产品摔落后不得继续使用的警告；
• 增加了如果产品有可见的损坏，不要使用的警告；
• 增加了产品应在稳定的水平表面上使用，或者固定在墙上使用的警告；
• 原来对没有温控器的取暖器的说明书警告，改成对所有便携式取暖器适用；
• 增加了远离纺织品、窗帘等易燃物品的警告。

3. 对于带插头的固定式取暖器，温升测试时应将样品固定在测试角墙壁的插座前面，插头插入插座中进行测试，插头温升不得超过45K。

可豁免条件：样品安装后与墙壁距离小于30mm或者说明书中说明产品不能安装在插座之前。

4. 重新描述了固定式产品覆盖测试时背部位置棉布条的覆盖方法：

• 如果产品背部的固定点之间的间隙小于100mm，背面的棉布条覆盖到可以达到的深度，直到地面。因为棉布条宽度原因不能深入的位置，覆盖到五分之一高度；
• 如果背部固定点到产品顶部距离小于产品高度的五分钟一，此处棉布条覆盖到固定点，其他位置覆盖到地面。

5. Cl19.112翻倒测试的有所改变：

• 不再使用双层棉布，改为用于覆盖测试中同样的毛毡（没有表面纺织层）置于地面。毛毡上表面 应有与热电偶焊接的铜片，用于测量温升；
• 产品运行前或达到平衡后都进行测试；、
• 毛毡温升不应高于150K，但是第一个小时内允许过冲到175K。

6．Cl19.107 &19.113扩大测试产品的范围，将金属外壳的产品包括在内。同时19.113测试方法做出如下修改：

• 如果产品使用了非自复位热保护器来满足19.13的要求，从产品通电到热保护动作的时间要记录下来。在四个样品上进行测试，记录最长的时间。

7. 增加了测试条款cl19.117，即所有温控和控制器短路，电机堵转后通电，通电时长为19.113的时间加5秒。试验期间，产品不应该有起火情况出现。
8. 对于便携式暖风机增加了跌落测试cl21.104。所有自复位温控器短路后，产品从500mm高处跌落到硬木板上一次。在电机堵转条件下产品通电，不应出现起火情况，产品符合防触电和泄露电流的要求。
9. 增加了地板嵌入式取暖器地面出风口的强度测试。
10. 对于安装在插座前面的固定式取暖器，应装有全极断开开关，或者在说明书中说明固定布线中应使用此类开关。
11. 对于暖风机中支撑加热体和非自复位温控的非金属材料，以及与他们接触的非金属材料，非正常测试中的温升要进行记录并且作为球压测试的温度依据（cab heater 除外）。
12. 常开式翻倒开关内的移动触点应该只能停留在导通或断开位置，不能停留在中间位置。
13. 在新版标准中，增加了cab heater的概念，以及相应部分的考核和测试，主要要求列举如下：

• 标准的适用范围增加了车用取暖器，但只限于车辆静止时使用，同时不包含房车内使用的产品；
• 产品上应该有“cab heater”的标注；
• 温升测试在标准附图figure 103给出的测试盒中进行；
• 给出了cab heater在测试时的安装方式和温度要求；
• Cab heater外壳的冲击测试强度为1焦耳，测试前样品置于-25°C环境中24小时；
• 产品的出风口和进风口要承受5KG/1min的压力测试；
• 产品按照IEC 60068-2-6进行震动测试，按照IEC 60068-2-31进行跌落测试；
• 裸露发热丝不能用于cab heater的加热；
• 产品里的温控器寿命要求为100K，马达的自复位保护器寿命为10K；
• 除马达保护器外，不可用自复位温控器或拔电复位的温控器做为热保护，在低温条件（–35 °C）测试中，温控器应能保持在断开位置18小时；
• 电源线应使用氯丁橡胶护套线 。

三、对产品设计和制造可能产生的影响

1. 对于车载取暖器，可用IEC 60335-2-30进行考核；
2. 增加了新的测试内容，原有部分测试的测试方法有改变。
